Sunsyphon Hibrit Su Isıtıcı Solar Paket

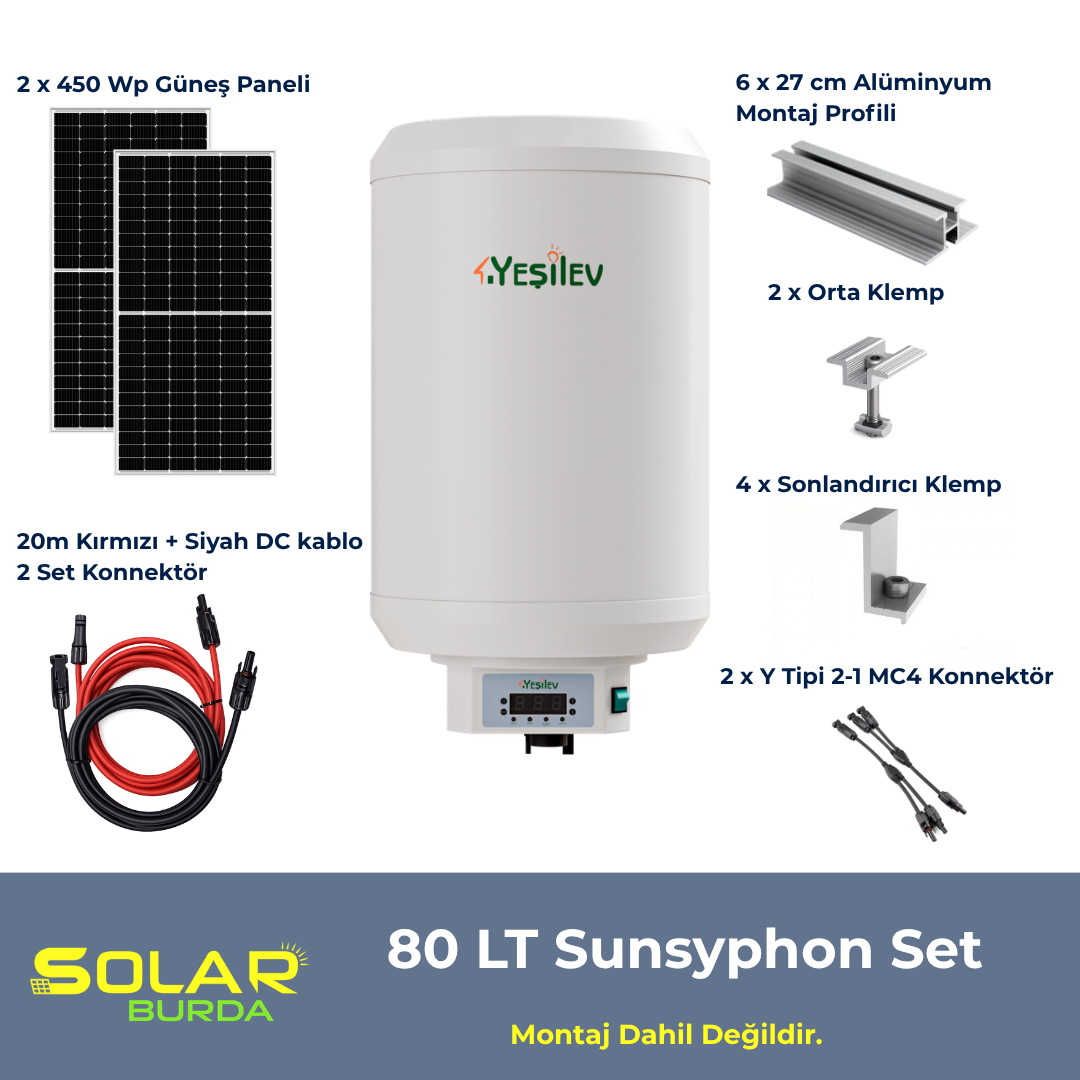

Paket İçeriği

• 1 adet Sunsyphon Hibrit Su Isıtıcı
• 2 adet 450 Wp güneş paneli
• 10 metre kırmızı DC solar kablo
• 10 metre siyah DC solar kablo
• 2 set MC4 konnektör
• 2 adet Y tipi dişi-erkek MC4 paralel bağlantı konnektör seti
• 6 adet 27 cm alüminyum montaj rayı
• 2 adet orta klemp
• 4 adet sonlandırıcı klemp

Sunsyphon Hibrit Su Isıtıcı Solar Paket

Sunsyphon Hibrit Su Isıtıcı Solar Paket, sıcak su ihtiyacını güneş enerjisiyle karşılamak isteyen kullanıcılar için hazırlanmış hibrit bir solar su ısıtma çözümüdür. Paket içerisinde Sunsyphon hibrit su ısıtıcı, toplam 900 Wp güce sahip 2 adet 450 Wp güneş paneli, DC solar kablolar, MC4 konnektörler, Y tipi paralel bağlantı konnektörleri ve panel montaj ekipmanları bulunur.

Paket içerisindeki iki güneş paneli, Y tipi MC4 konnektör setleri kullanılarak paralel bağlanır. Paralel bağlantıda panel grubunun gerilimi tek panel seviyesinde kalırken panellerin akımları birleşir. Panel bağlantıları yapılırken sistemin maksimum 50V DC açık devre gerilimi ve 15A fotovoltaik akım sınırları dikkate alınmalıdır.

Sistem, güneş panellerinden üretilen DC enerjiyi entegre MPPT kontrolü üzerinden doğrudan su ısıtmak için kullanır. Ayrı bir inverter veya akü gerektirmez. Güneş enerjisinin yetersiz kaldığı durumlarda 230V AC şebeke desteği kullanılabilir.

Toplam 900 Wp Güneş Paneli Gücü

Paket içerisinde bulunan 2 adet 450 Wp güneş paneliyle toplam 900 Wp kurulu panel gücü elde edilir. Paneller, paket içerisindeki Y tipi dişi-erkek MC4 konnektör setleriyle paralel bağlanır.

900 Wp panel gücü, Sunsyphon Hibrit Su Isıtıcı için belirtilen 600–1200 Wp önerilen fotovoltaik güç aralığı içerisinde yer alır.

Solar Bağlantı Ekipmanları

20 Metre DC Solar Kablo

Paket içerisinde:

• 10 metre kırmızı DC solar kablo
• 10 metre siyah DC solar kablo

olmak üzere toplam 20 metre solar kablo bulunur. Kırmızı ve siyah kablolar, pozitif ve negatif DC hatların düzenli şekilde oluşturulmasında kullanılır.

MC4 Konnektörler

Paket içerisinde 2 set standart MC4 konnektör bulunur. Bu konnektörler, panel ile cihaz arasındaki DC solar kabloların bağlantısında kullanılır.

Y Tipi Paralel Bağlantı Konnektörleri

Paket içerisinde 2 adet Y tipi dişi-erkek MC4 paralel bağlantı konnektör seti bulunur. Bu konnektörler, iki adet 450 Wp güneş panelinin pozitif ve negatif çıkışlarını paralel olarak birleştirmek için kullanılır.

Panellerin paralel bağlanması sayesinde toplam panel gücü 900 Wp olurken bağlantı gerilimi tek panel seviyesinde kalır.

Panel Montaj Ekipmanları

Paket içerisinde:

• 6 adet 27 cm alüminyum montaj rayı
• 2 adet orta klemp
• 4 adet sonlandırıcı klemp

bulunur.

Orta klemp, yan yana yerleştirilen iki panelin birleşim bölümünde; sonlandırıcı klempler ise panel dizisinin dış kenarlarında kullanılır. Montaj yüzeyinin türüne göre ilave vida, çatı bağlantı aparatı veya sabitleme elemanı gerekebilir.

Sunsyphon Hibrit Su Isıtıcı Teknik Özellikleri

• Ürün Modeli: WHS-80-HBT
• Su Kapasitesi: 80 litre
• Maksimum Fotovoltaik Isıtma Gücü: 600W
• Maksimum AC Isıtma Gücü: 1500W
• Önerilen Fotovoltaik Panel Gücü: 600–1200 Wp
• Paket Panel Gücü: 900 Wp
• Panel Bağlantı Şekli: Paralel
• Maksimum Bağlanabilir Fotovoltaik Güç: 2000 Wp
• Maksimum Fotovoltaik Akım: 15A
• Maksimum Açık Devre Gerilimi: 50V DC
• Fotovoltaik Bağlantı: MC4
• Su Sıcaklığı: 65–75°C
• Koruma Sınıfı: IP24
• Su Bağlantısı: G½ erkek
• Ağırlık: Yaklaşık 28 kg
• Kutu Ölçüleri: 51 × 51 × 100 cm

Sunsyphon Hibrit Su Isıtıcı Solar Paket Nasıl Çalışır?

İki adet 450 Wp güneş panelinin çıkışları, Y tipi MC4 konnektör setleriyle paralel olarak birleştirilir. Panellerden üretilen DC enerji, MC4 konnektörler ve DC solar kablolar üzerinden cihazın entegre MPPT kontrol sistemine aktarılır.

MPPT sistemi, güneş panellerinden gelen enerjiyi yöneterek tank içerisindeki suyun ısıtılmasını sağlar. Su hedef sıcaklığa ulaştığında DC ısıtma durur. Sıcaklık düştüğünde ve yeterli güneş enerjisi bulunduğunda sistem tekrar devreye girer.

Güneş enerjisinin yetersiz kaldığı zamanlarda 230V AC yardımcı ısıtma kullanılabilir.

Sunsyphon Hibrit Su Isıtıcı Solar Paket Avantajları

• 2 adet 450 Wp panelle toplam 900 Wp güneş paneli gücü sunar.
• Paneller paralel bağlantıya uygun ekipmanlarla birlikte gelir.
• Y tipi dişi-erkek MC4 paralel bağlantı setleri pakete dahildir.
• İnverter ve akü gerektirmeden çalışır.
• Güneş enerjisini doğrudan sıcak su üretiminde kullanır.
• Güneşin yetersiz olduğu durumlarda AC yardımcı ısıtma desteği sunar.
• Entegre MPPT kontrol sistemine sahiptir.
• 80 litre sıcak su depolama kapasitesi sunar.
• DC kablo, MC4 konnektör ve panel montaj ekipmanlarını içerir.
• Ev, yazlık, bağ evi, tiny house ve konteyner uygulamalarında kullanılabilir.
